パリソリフター（圧送空気輸送）PULSOLIFTER
圧縮空気により材料を低速高濃度搬送、粒子破壊が少ない輸送が可能。
- 加圧輸送につき、系外からの異物混入を抑えたハンドリングが可能。
- 配管輸送につき、XYZ方向の制約が少なく設備配置の自由度が大きい。
- プラグ輸送につき、空費消費量や輸送配管の摩耗が少ない。
標準対応
バッチ連続
乾式対応製品
新規設計
製品概要
材料を充填したタンクに圧縮気体を導入し、タンク内圧を上昇させて気流により材料を輸送配管から搬送します。圧送式空気輸送は、配管内の全圧降下ΔPによって、低圧圧送：ΔＰ＜15kPa 中圧輸送：ΔP＝15～150kPa 高圧輸送：ΔP=150～800kPaに分類されます。本空気輸送機は、タンク底部にダイヤフラム弁体とクッションエアーマニホールドを配置しています。加圧されてタンクから輸送配管へ排出される材料を、ダイヤフラム弁体とクッションエアーを交互に作動させ、輸送配管内で材料とクッションエアーのプラグ層を生成します。このプラグ輸送によって、粒子破壊や配管摩耗の少ない低速・高濃度での材料搬送が可能となります。
●低速・高濃度輸送によって、粒子破壊の少ない材料搬送が可能です。
●ベントやバルブ切換部には、耐摩耗性のセラミックライニング施工を採用します。
1. 常設テスト機
2. セラミックライニング管
1. 常設テスト機
PL-40型のテスト機です。有効容積10L/b、耐圧は2kgf/cm2の仕様です。仮設40A配管30ｍにて実粉での搬送確認に対応します。
2. セラミックライニング管

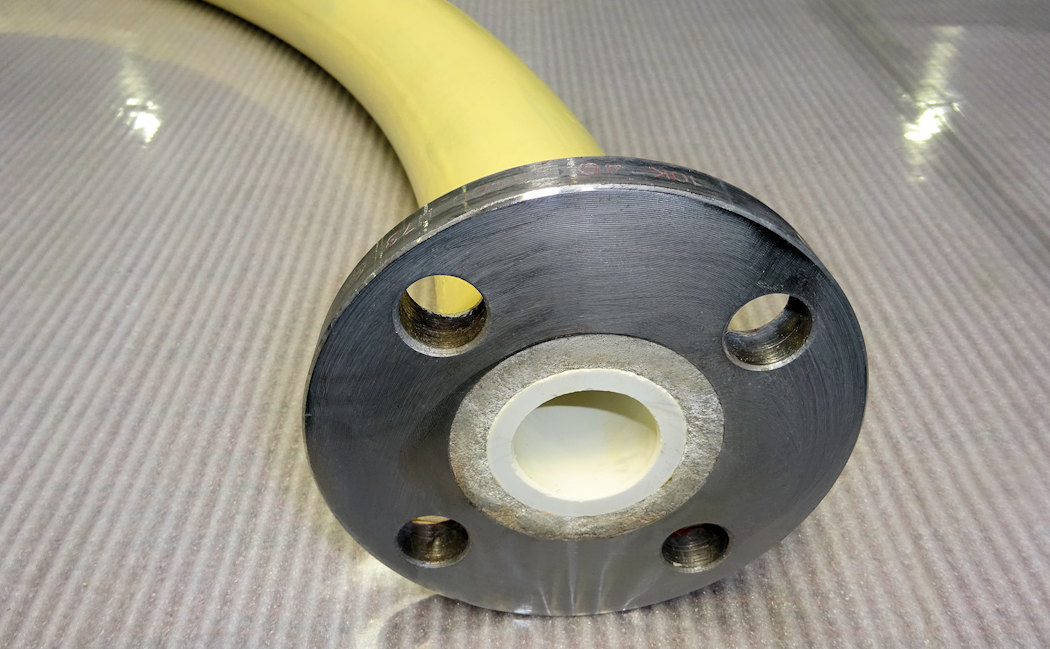

配管内面にキャスタブルセラミックライニングを施工した40Aベンド管です。SS400配管内面にモルタル中間層を施し、接粉部にはAl2O3 93％材をコートしています。片フランジはルーズ式で位置合わせを容易にします。
【輸送動作】
1)タンク内の上下限レベル計によって材料供給弁を制御し、タンク内に一定量の材料を充填します。充填後、搬送エアーバルブを開きタンク内を設定圧まで加圧します。
2)タンク内加圧によって、材料はダイヤフラム弁と排出ノズル端面の隙間から排出ノズル内に侵入します。一定量の材料がノズル内に侵入した時、ダイヤフラムにエアーを導入し排出ノズルを密閉します。
3)クッションエアーマニホールドからクッションエアーを導入し、輸送配管内に材料を送り出します。
4)ダイヤフラムエアーを排気し、タンク内材料を排出ノズルに導入します。
この繰り返しによって、輸送配管内に材料とクッションエアーのプラグ層を連続生成し、材料を搬送します。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
搬送対象に応じて、摩耗・付着/腐食・異物対策を目的とした輸送配管の内面処理に対応します。 材料特性をご提示頂き、セラミックライニング・ゴム材系コート、耐摩耗鋼などを選定が可能です。 |
|---|---|
 |
N2、Arなど不活性ガスを、キャリアガスとして使用可能です。 1次側ユーティリティ（ガス種類・供給圧・供給量）をご提示頂き、設計対応致します。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →
|
型式 |
搬送能力 (m3/h) |
排出口径 (A) |
外形寸法 (mm) |
||
|
機長L |
機幅W |
全高H |
|||
|
PL-40 |
2.5 | 40 | 750 | 750 | 1,940 |
|
PL-50 |
3.5 | 50 | 1,000 | 1,000 | 2,250 |
|
PL-65 |
5.0 | 65 | 1,150 | 1,150 | 2,470 |
＊レイアウトや搬送材料の物性により都度、設計製作となります。
※上記型式以外にも各種ラインアップを揃えています。
