セラミックロールクラッシャーCERAMIC ROLL CRUSHER
セラミック製の粉砕ロールを採用し、金属コンタミレスで連続粉砕
- 中～細粉砕に対応。シンプルな構造で少量多品種やコンタミレス粉砕に最適。
- セラミック製の粉砕ロールを採用し、金属コンタミレスの粉砕に対応。
- 材料の噛込みを考慮したロール形状や材質で豊富なバリエーションを展開。
標準対応
連続処理
乾式対応製品
インバータ
可変速
製品概要
同期・対称回転する2本のロール間に被粉砕物を通し、圧縮による粉砕を行います。粉砕物の粒径はロール間のクリアランス調整で変更が可能です。駆動ロールと従動ロールは、ギヤもしくはVベルトで連結され動力を同期伝達します。従動側ロールはスプリングによるコンプレッション機構を採用し、ギャップを均一に保ち過度の材料噛込み時のロール破損を防止します。セラミック製ロールの材質及び形状は、対象材料に応じて選択が可能です。高温材を対象とした粉砕では、水冷仕様の対応も可能です。
●粉砕時の金属摩耗が発生せず、電池材料や触媒・セラミック、高純度無機材料の粉砕に最適です。
1. フラットロール
2. ラチェットロール

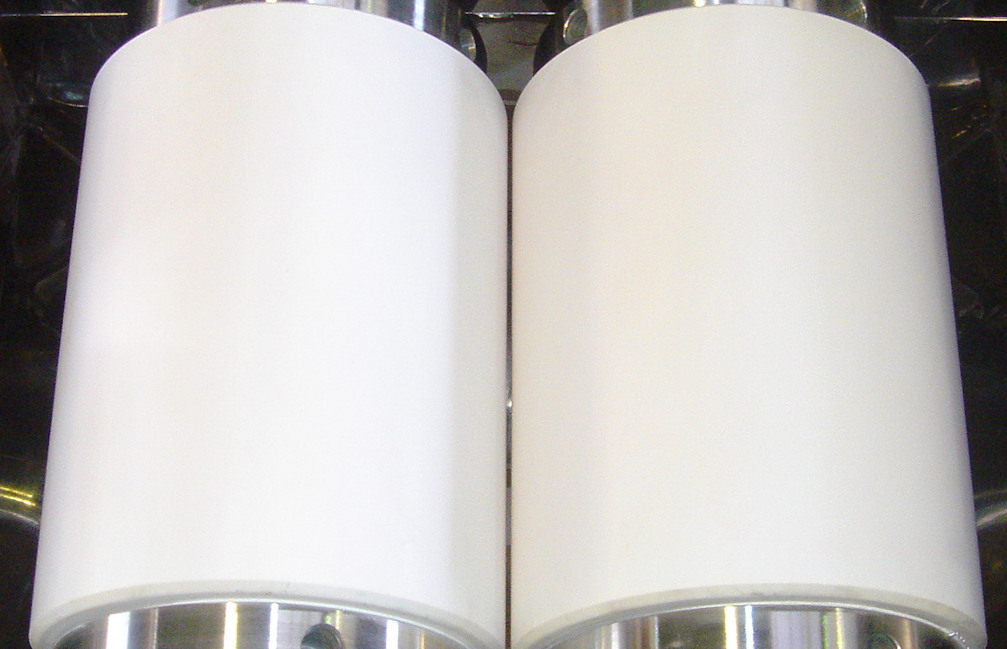

1. フラットロール
材質は Al2O3/99.6% CIP成型のフラットロールで、写真は Φ235 × 300L サイズとなります。他にΦ150, Φ300などの製作に対応します。
2. ラチェットロール
材質は Al2O3/99.6% CIP成型のΦ150のロールです。スプロケット状のパーツを複数連結して1本ロールを構成します。破損や摩耗が発生した場合は、対象部位のみの交換が可能です。
3. コルゲートロール
4. 水冷仕様
3. コルゲートロール
材質は Al2O3/99.6% CIP成型、突起部は8山の O.D Φ200×350L のロールです。連続した畝（corrugate）で強い噛込みと剪断力を発生します。

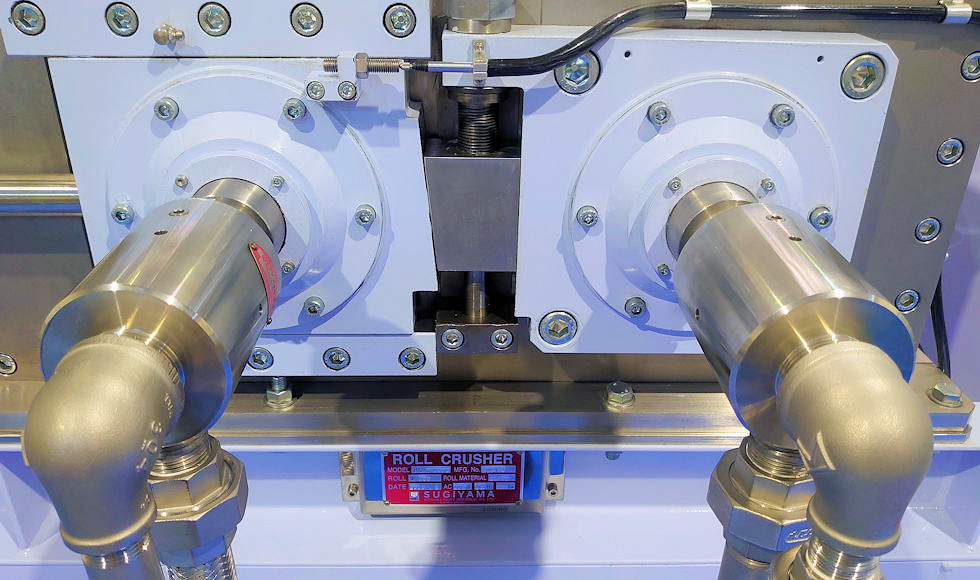

4. 水冷ロール
高温材の粉砕では、ロールを水冷仕様としてヒートショックによるセラミックの破損を防止します。ロータリージョイントにより冷却水をロールへ給排水します。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
材料の特性（硬度・コンタミ）に応じて、ロール材質の選定が可能です。 各種セラミック（Al2O3, ZrO2）での製作に対応致します。 |
|---|---|
 |
材料の特性（投入サイズ・硬度・コンタミ）に応じて、ロールの形状を選定します。 フラット、コルゲート、ラチェットなどのロール形状の製作に対応致します。 |
 |
材料の付着性に応じて、スクレーパーの装着が可能です。 各種樹脂やセラミック（Al2O3, ZrO2）での製作に対応致します。 |
 |
高温材の粉砕において、水冷ロールの製作に対応します。 材料温度をご提示頂き、水冷仕様を決定します。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →
|
型式 |
ローラ外径 Φ(mm) |
電動機 (kw) |
外形寸法 (mm) |
||
|
機長L |
機幅W |
全高H |
|||
|
RCC-150 |
150 | 1.5 | 1,100 | 900 | 375 |
|
RCC-200 |
200 | 2.2 | 1,200 | 1,000 | 400 |
|
RCC-250 |
250 | 2.2 | 1,300 | 1,000 | 400 |
|
RCC-300 |
300 | 3.7 | 1,500 | 1,200 | 550 |
※上記型式以外にも各種ラインアップを揃えています。
