セラミックスクリューフィーダーCERAMIC SCREW FEEDER

金属コンタミネーションに配慮した材料供給装置。

接粉部にセラミック素材を採用し、金属異物の混入を防止。
樹脂系コートでは対応出来ない、高温での使用が可能。
耐摩耗性を有し、用途によってセラミック素材の選択が可能。

標準対応

連続式
乾式対応製品
インバータ
可変速
新規設計

製品概要

連続螺旋羽根の回転によって材料の供給・搬送を行います。密閉されたトラフ内で材料の搬送が行われるため、発塵がありません。供給用途により、羽根形状（シャフト付羽根/シャフト無羽根）や素材（CIP/熔射/材質）を選定します。ガス雰囲気や真空対応など、様々な用途のスクリュー製作が可能です。

1. シャフト羽根

2. スパイラル羽根

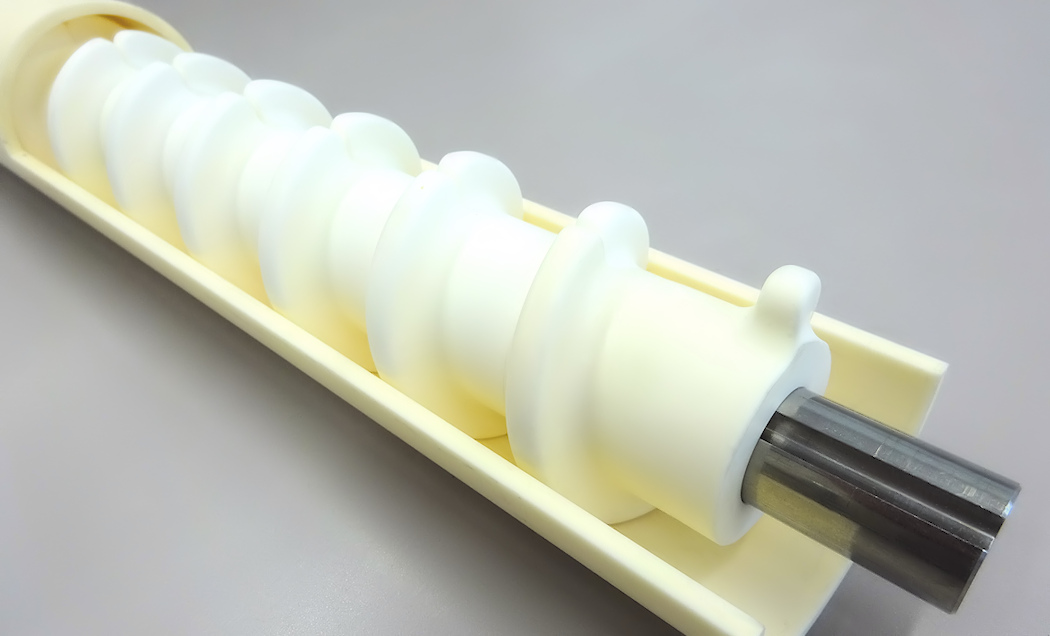

1. シャフト羽根
駆動シャフトとスクリュー羽根が一体となった形状です。羽根高やピッチは供給能力に応じて設計製作が可能です。トラフも同様にセラミック製となります。

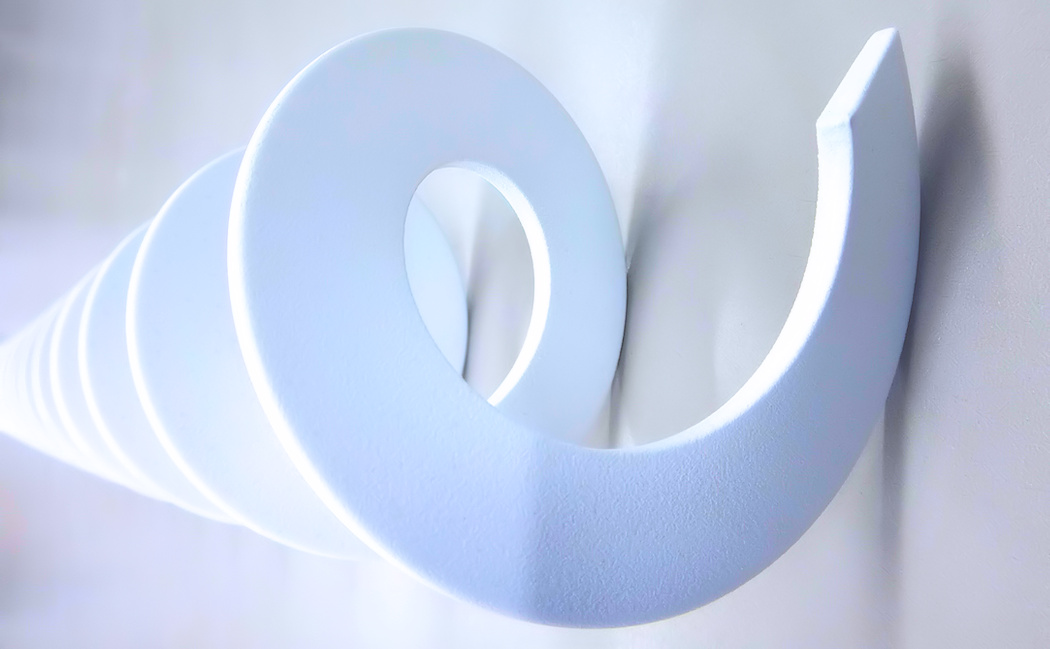

2. スパイラル羽根
シャフトの無い中空スパイラル羽根となります。微量切出しや付着性の強い材料を対象とします。金属で羽根を製作し表面にセラミック溶射処理を行います。

3. CIPブロック

4. 表面熔射

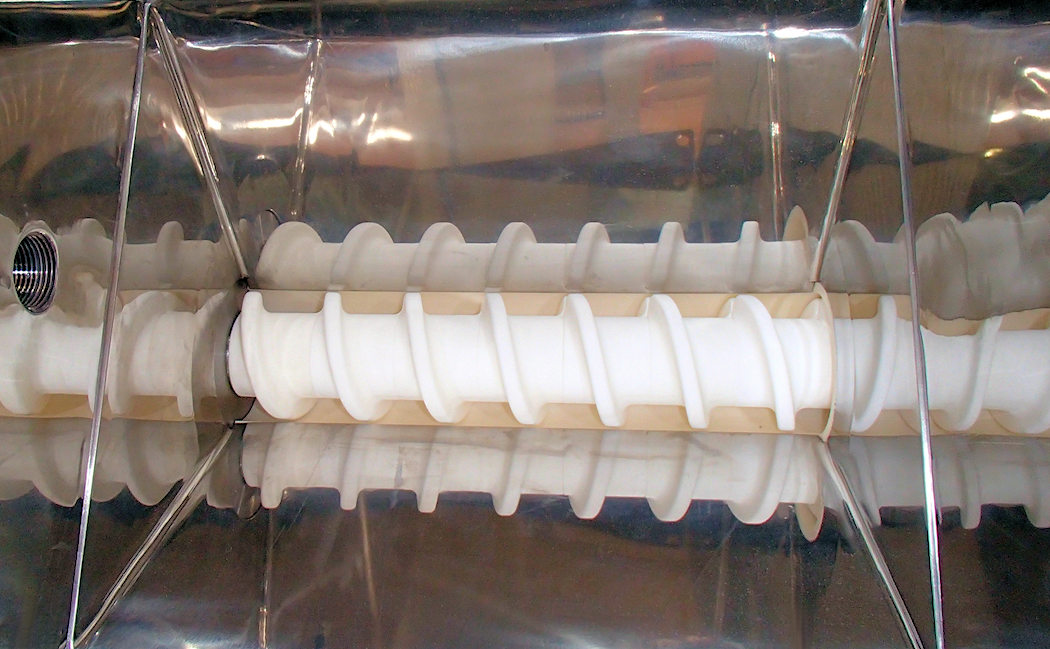

3. CIPブロック
金属製のシャフトを貫通する形で、複数のセラミック羽根ブロックを連結します。ブロックはCIP成型でAl2O3やZrO2などに対応します。セラミック加工につき、加工形状の制約があります。

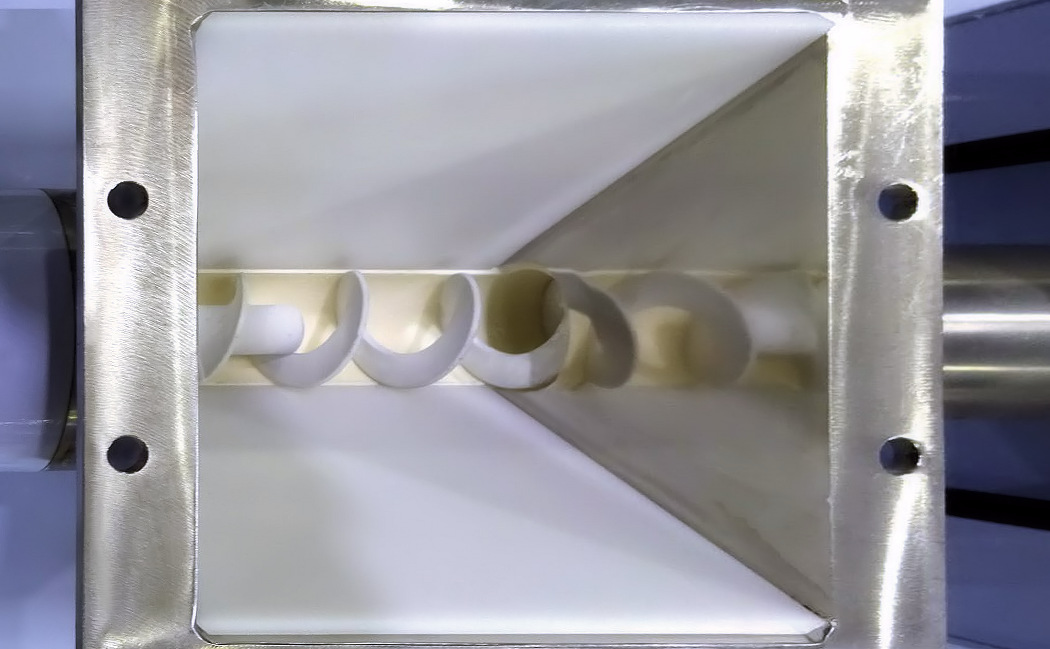

4. 表面熔射
金属製のスパイラル羽根表面にセラミック溶射を施工します。羽根径や羽根高、板厚など加工性の自由度はありますが、セラミック溶射の密着性や剥離を考慮する必要があります。

オプション対応

■ 乾式／ ■ 湿式／ ■ 熱／ ■ ガス／ ■ 材質

	供給目的に応じて、羽根形状を設計します。セラミック加工上の制約があります。時間処理量や供給精度をご提示頂き、羽根ピッチ、羽根条数、羽根高などを決定します。
	供給対象に応じて、羽根及びトラフの材質や形状を設計製作致します。 Al2O3やZrO2などの材質選定やCIP成型品やセラミック溶射に対応しますが、加工上の制約があります。
	トラフ及び投入・排出ラインを気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。スクリュー前後ラインは、同雰囲気・同圧として連結します。真空・減圧への対応も可能です。

※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。

シリーズ

表を横にスクロール →

型式	スクリュー径 Φ(mm)	電動機 (kw)	外形寸法 (mm)
			機長L	機幅W	全高H
CSF-40	40	＊レイアウトや供給材料の物性により都度、設計製作となります。＊仕様検討にあたり、材料物性（粒度・形状・含水率）や搬送量などをご提示頂きます。＊セラミック加工上の制約が発生します。
CSF-100	100
CSF-150	150
