多種微量計量フィーダーMULT TYPE WEIGHING PACKER
多品種の添加材料を集約して計量供給に対応する装置
- 材料特性や供給精度に応じて、供給装置や計量機構を個別に設定可能。
- 添加剤供給エリアを集約し、作業動線やスペースの簡略化が可能。
- 使用条件に応じて、ガス雰囲気環境に対応可能。
標準対応
バッチ連続
乾式対応製品
計量機能
インバータ
可変速
新規設計
製品概要

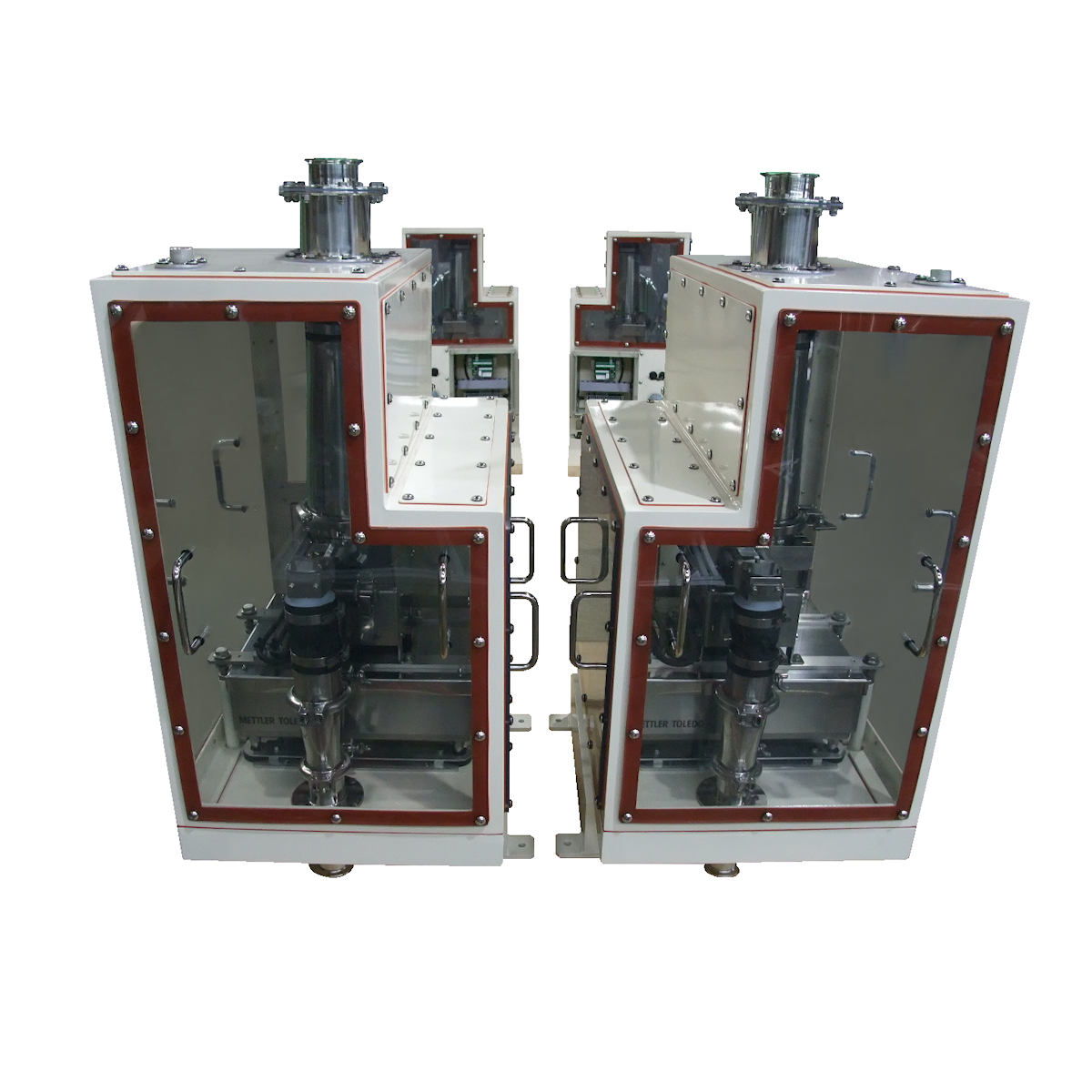

複数の計量槽と切出機構が集約された、計量フィーダーです。添加材料の特性や計量精度によって、材料毎に個別計量槽を配置するか1基の計量槽へ集中的に材料の供給を行います。添加剤の計量エリアを集約することにより作業動線やスペースの簡略化が可能です。材料計量は専用計量アンプで行い、ＰＣ及びシーケンサー指令で個別材料のロット毎の計量設定が可能です。ロット№や日時・重量など一連の計量履歴は、PCや計量アンプに記憶されデータ管理に対応します。計量機構を気密化もしくは周辺をカバーリングして、大気遮断の環境に対応します。（上写真は、Ar雰囲気対応。）
1. 集合供給型
2. 個別供給型

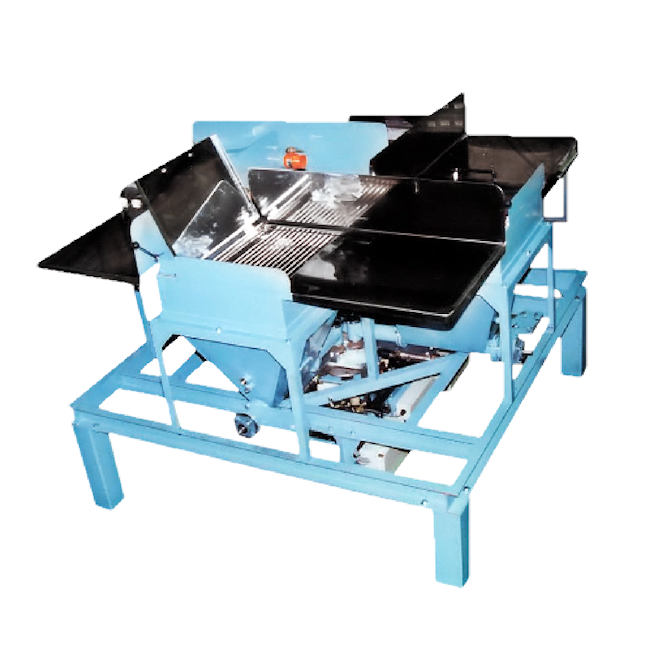

1. 集合供給型
田の字に配列した微量供給機により、中央の計量槽へ材料を供給します。4種供給ホッパーの天板は開袋などの作業エリアと兼用になります。材料特性によって、スクリューや振動フィーダーなどの組み合わせが可能です。

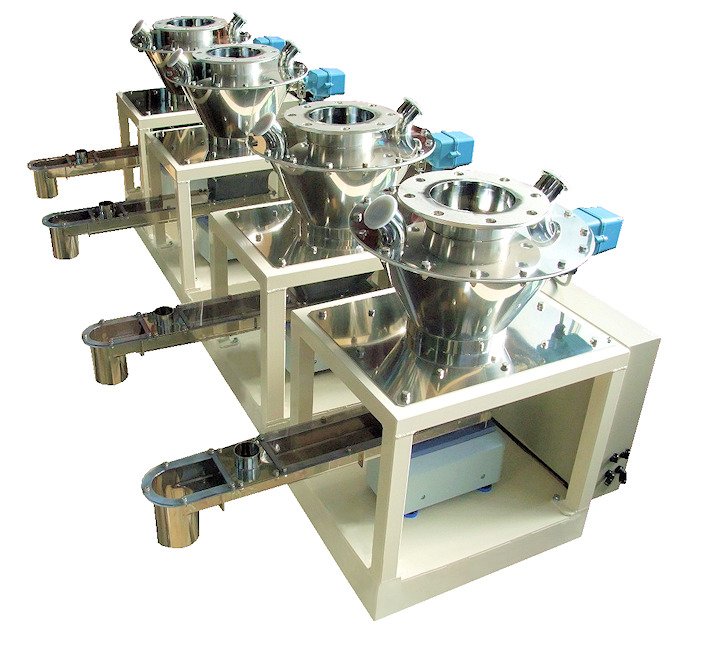

2. 個別供給型
個別の計量槽を持ち、直線上に配置してします。計量槽から減算制御によって下流工程に材料供給を行います。各計量槽の切出機構は材料特性によって選定します。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
ホッパー及び計量機構周辺を気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。 前後ラインを同雰囲気として連結したり、ケーシングで覆って大気遮断を行う構造となります。 |
|---|---|
 |
材料特性や添加剤数量、計量精度に応じて、貯槽を設計製作を行います。 材料特性（嵩密度、安息角、流動性）や計量精度をご提示頂き、貯槽形状を決定します。 |
 |
計量精度や供給量、材料特性に応じて、計量装置の設計を行います。 時間処理量や供給精度をご提示頂き、供給機構（振動フィーダー、スクリューなど）を決定します。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →
|
参考仕様（写真1. 集合供給型） |
|
|
サイズ |
1,800L×1800W×750H |
|
ホッパー |
4室型(有効容積：0.1m3/室) 受台・異物混入防止サナ 各室底部スプリング型スクリュー機構（INV可変速） 接粉部SUS304 #400バフ研磨 |
|
計量部 |
3点式ロードセル計量 max50kgf FS：1/1500 |
|
集合槽 |
有効容量：0.05m3 接粉部SUS304 #400バフ研磨 2分割フラッパー式全底排出機構 バイブレータ付属 |
※上記型式以外にも各種ラインアップを揃えています。
