PRODUCTS製品案内
振動フィーダーVIBRATION FEEDER
フィーダートラフとバネの共振による同調運動で対象物を搬送
- 高速度振動によりトラフ搬送面と材料の接触が少なく、高温品の搬送や摩耗によるコンタミネーションが軽減。
- 振動搬送により過度な外力が搬送物に加わらず、顆粒やペレットなどの粉化や粒破壊の無い供給が可能。
- トラフ形状や振幅の調整で、微量材料の精密供給が可能。
標準対応
乾式対応製品
雰囲気
周波数
製品概要
フィーダートラフとバネの共振による同調運動で対象物を搬送させます。フィーダートラフはトラフ下部の電磁式振動コイルと鋼板フレームで連結され、電磁コイルベースはスプリングで支持されています。通電による電磁コイルの励磁吸着と板バネの反発作用で、3000回/min以上の振動を発生させます。この振幅調整とトラフ形状により、少量材料の精密供給が可能です。
本機の特徴としてトラフ高速振動によりトラフ面と材料との接触が少ない事から、摩耗が発生し難い、高温の材料供給が可能、所要馬力が少ない等が上げられます。パイプ型・平面樋型・Ｖ型など、様々なトラフ形状の製作が可能です。
1. 振動搬送原理

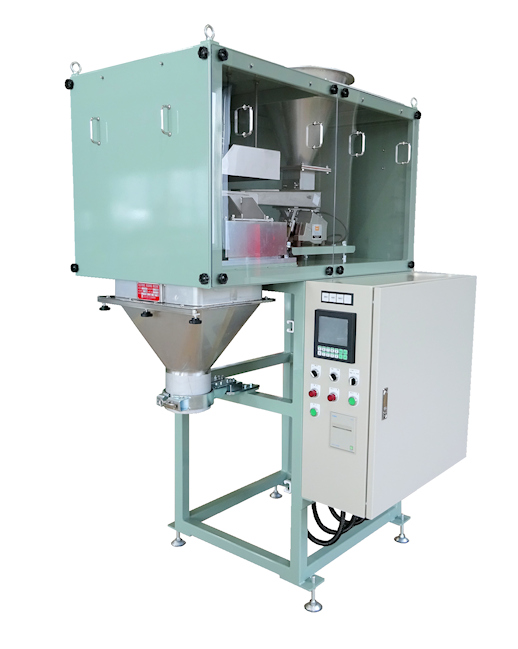

2. 振動フィーダー式微量計量装置
1. 緑色線は、振動に伴うトラフ位置を示します。振動が開始すると、トラフが降下しトラフ上の搬送物も自然落下しますが、落下途中でトラフ振幅が上方向に変化しトラフと衝突して前方向に弾き飛ばされます。この動作繰り返して、トラフ上の材料が前進します。
2. 電磁フィーダーを採用した精密計量装置です。定量前の大供給と小供給において、V型トラフの振幅を切替え計量精度 FS 1/5000の供給に対応します。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
供給対象に応じて、供給精度・付着対策を目的とした各種材質やトラフ形状に対応します。 パイプ型・平面樋型・Ｖ型などのトラフ製作が可能です。 |
|---|---|
 |
ロードセルなどの電子計量器と組み合わせ、計量供給に対応します。 計量方式（減算・加算）や計量精度、材料特性（嵩密度・粒径など）をご提示頂き設計対応致します。 |
 |
トラフに金網やパンチング板を設置し、搬送中に材料の分級が可能です。分級品は、個別に排出されます。 目標粒径によって、金網の選定や支持フレームの設計に対応致します。 |
 |
トラフ及び投入・排出ラインを気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。 減圧対応も可能ですが、大気圧を考慮したケーシングが必要となります。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →
|
型式 |
搬送量 (m3/h) |
電動機 (kw) |

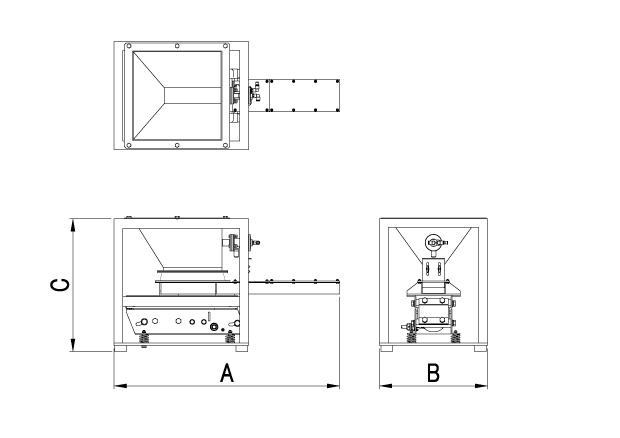

外形寸法 (mm) |
||
|
機長L |
機幅W |
全高H |
|||
|
VF-1 |
0.1 | ＊レイアウトや搬送材料の物性により都度、設計製作となります。 ＊仕様検討にあたり、材料物性（粒度・形状・嵩密度）や供給量などをご提示頂きます。 |
|||
|
VF-10 |
1.0 | ||||
|
VF-20 |
2.0 | ||||
※上記型式以外にも各種ラインアップを揃えています。
