ダブルコーンミキサーWCONE MIXER

混合槽の両頂部が円錐形状でシンプルな構造の混合機

  • 混合槽内部は羽根などの突起物が無く、清掃作業が容易。
  • 混合槽全体が回転し、材料の付着が発生し難い。
  • 加熱やガス供給、加湿など様々な粉体操作に対応。

標準対応

  • バッチ連続
  • 乾式対応製品
  • 湿式対応製品
  • インバータ
    可変速

製品概要

混合槽は両頂部が円錐形で、直胴部に旋回軸を有します。旋回軸を基点として混合槽全体が回転することで、槽内の材料は半回転毎に円錐傾斜に沿って滑落挙動を発生し混合が促進されます。槽内部は突起が無い構造で、材料付着が発生し難く清掃性も容易となります。混合槽円錐部を頂点位置として材料供給を行い、排出時は混合槽を傾斜させて行います。
材料投入・排出バルブは兼用または個別に配置し、手動や自動操作で開閉を行います。旋回軸を中空加工してロータリージョイントを連結することで槽内のガス置換や減圧、ジャケット槽への熱冷媒の供給・ドレンが可能です。

1. 自動投入弁仕様

2. 材料投入機構

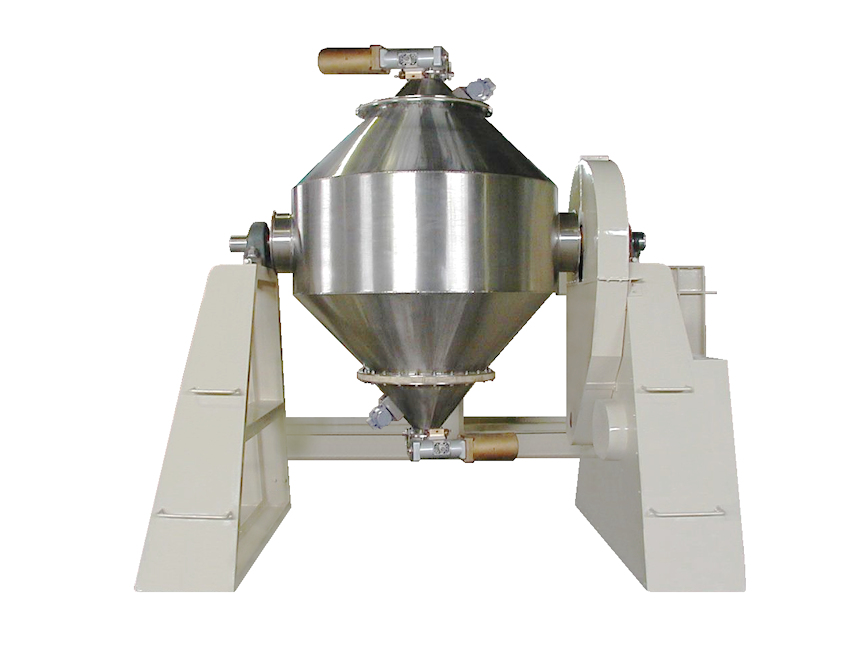

1. 自動投入弁仕様
混合槽の両頂部にアクチュエーター弁を装着し、給電により弁体の自動開閉を行います。スリップリングを介してアクチュエーター弁へ給電を行います。

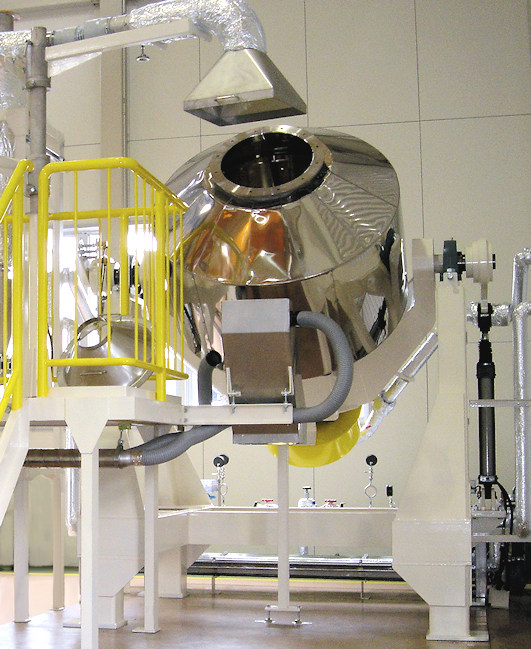

2. 材料投入機構
混合槽の投入口開を確認した後、ホッパー側の昇降シュートとクランプ機構が自動連結して材料を投入します。投入・排出口の位置は、位置決めセンサで検知します。

3. スチーム加熱仕様

4. 減圧ポート

3. スチーム加熱仕様
ジャケット構造の混合槽にスチームを送り伝熱加熱しながら混合を促進させます。材料投入・排出用の旋回フレームに混合槽がマウントされます。混合槽は片持ち軸に電動機が連結されています。

4. 減圧ポート
減圧若しくはガス雰囲気混合を行う場合は、回転軸部にロータリージョイントを配置し対応します。また、もう片方の回転軸にスチームIN/OUTポートを設け加熱混合を行うことも可能です。

オプション対応

乾式 / 湿式 / 熱 / ガス / 材質

混合対象に応じて、摩耗・付着/腐食・異物対策を目的とした混合槽の各種表面処理に対応します。
材料特性をご提示頂き、セラミック溶射・耐摩耗溶接肉盛・樹脂系コートなどを選定します。
混合槽への材料自動供給に対応します。
材料特性(安息角・流動性・嵩密度)や供給速度・温度などをご提示頂き、自動供給機構を設計製作致します。
混合槽を気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。
混合槽の前後ラインは、同雰囲気・同圧として連結します。
混合槽を気密構造として減圧処理が可能です。真空ポンプは、到達真空に応じて選定します。
混合槽の前後ラインは、置換室を設け同圧として連結します。
混合中の材料加熱(冷却)を目的として、ジャケット混合槽の製作に対応します。
材料温度をご提示頂き、ジャケット混合槽を設計します。伝熱効率から、短時間での熱処理は対応出来ません。

※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。

シリーズ

表を横にスクロール →

型式 有効容積(m3/b) 電動機(kw) 到達真空(Pa) 外形寸法(mm)
機長L 機幅W 全高H
UCV-05 0.4 1.5 100 1,800 2,000 2,000
UCV-10 0.9 1.5 100 1,800 2,200 2,000
UCV-20 2 3.7 100 2,000 2,500 2,200
UCV-50 4.5 7.5 100 2,300 3,250 2,850
USV-100 10 11 100 2,500 5,420 3,700

※上記型式以外にも各種ラインアップを揃えています。
