スラリータンクSLURRY TANK

粉体と溶剤を撹拌によって泥漿(スラリー)化する湿式撹拌装置。

  • 材料特性やスラリー濃度に応じて、撹拌羽根や槽内バッフル設計に対応。
  • 各種槽サイズに対応、溶媒と粉体を均一に撹拌し安定した品質供給が可能。
  • 用途に応じて、ジャケット加熱冷却や雰囲気・減圧撹拌に対応。

標準対応

  • バッチ連続
  • 湿式対応製品
  • インバータ
    可変速
  • 新規設計

製品概要

粉体と溶剤を撹拌混合し、泥漿(スラリー)化を行う湿式撹拌装置です。製造するスラリー濃度に応じた溶媒及び材料の自動計量と供給に対応可能です。スラリーの粘性や液比重、仕込み量によって撹拌羽根の形状や槽バッフルの設計・製作します。道路交通法の制約から、スラリータンクの最大サイズは24m3仕込量となります。コンタミネーションを考慮し、接液部はSUS304#300研磨材他の金属材料や樹脂コーティングなどの選択が可能です。反応槽として使用する場合は、ジャケットタンクとして伝熱加熱・冷却を行ったり、気密性を確保してガス雰囲気や減圧撹拌に対応可能です。

●弊社標準のZ羽根は、槽内スラリーの上下対流を活性化し、溶媒への材料溶解と均一分散が可能です。
●撹拌槽をジャケット構造として、熱冷媒による液の加熱(~100℃)や冷却処理が可能です。

【 撹拌状況】 セラミックスラリーの撹拌状況です。弊社標準Z羽根により、材料沈降の無い上下対流を積極的に発生させます。

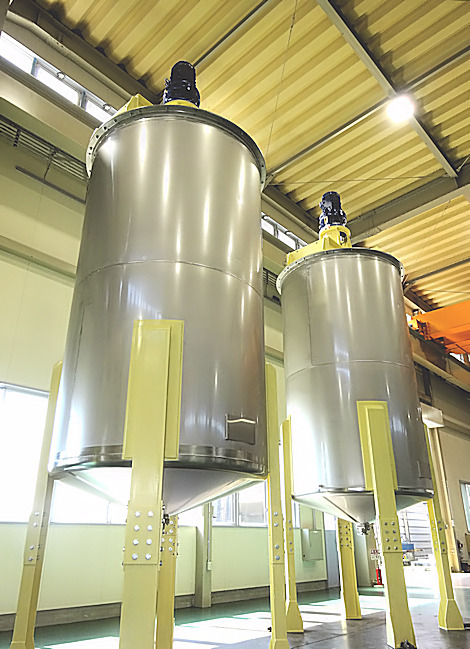

【大型タンク】 写真は有効容積10m3のスラリータンクとなります。タンク底部は傾斜鏡板を採用し残液なく排出が可能です。最大有効容積24m3まで製作可能です。配置に応じた槽設計が可能です。

【樹脂コート】 十文字羽根にテフロンコーティングを施工した事例です。コーティング施工上、鋭角な端面形状には対応出来ません。用途に応じた羽根形状や表面処理に対応します。

オプション対応

乾式 / 湿式 / 熱 / ガス / 材質

スラリー材料の特性(粘性・比重・仕込量)を考慮して、撹拌羽根や槽バッフルを製作致します。
Z形状、十文字、3枚後退翼、ストレートなどの選定が可能です。
水圧による旋回ノズルシャワーリングなど槽内の自動洗浄に対応します。
予め洗浄用の溶媒量を除外してスラリーを製造し、スラリーの排出後に槽洗浄を行い排水を下流貯槽に送出します。
スラリーの冷却(加熱)を目的として、冷熱媒ジャケット槽の製作に対応します。
材料温度をご提示頂き、ジャケット槽を設計します。伝熱効率から、短時間での熱処理は対応出来ません。
脱気蒸気中の、有機溶剤など揮発成分をコンデンサーで冷却凝集し回収します。
回収対象の物性、濃度などをご提示頂き対応致します。
撹拌槽及び投入・排出ラインを気密構造として減圧脱気処理が可能です。真空ポンプは水蒸気を考慮し、水封ポンプを用います。
撹拌槽の前後ラインは、置換室を設け同圧として連結します。
撹拌槽を気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。
撹拌槽の前後ラインは、同雰囲気・同圧として連結します。

※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。

シリーズ

表を横にスクロール →

型式

有効容積

(m3/h)

電動機

(kw)

回転数

(min-1)

外形寸法 (mm)

機長L

機幅W

全高H

ST-24

*TOP写真

24

22 14 3,200 3,200 8,700

 ●材  質:接液部SUS304 #300研磨

 ●回転数 :1〜14min^-1 インバータ可変速

 ●羽根形状:Z形状 槽内バッフル4本

 ●付帯装置:上下限静電容量レベル計 超音波液面センサー 点検・サンプリング口(落下防止格子付)溶媒投入ポート ボールタンクバルブ50A

※本シリーズは、目的に応じた都度設計となります。ご要望に応じ、様々な仕様に対応いたします。

※上記型式以外にも各種ラインアップを揃えています。

上記仕様以外の設計も可能です。詳しくはお問い合わせください。[ 特別仕様の一例 ]

可搬スラリータンク

フォークリフトで搬送可能なスラリータンクです。制御盤は本体に固定され、コンセント給電となります。材料供給を上部ホッパーから、溶媒は天板部カプラーポートから行います。投入作業は別置きステップでアクセスします。盤タッチパネルは、撹拌速度や時間の設定と撹拌条件(速度・時間・電流)のデータ記録に対応します。

【主仕様】
サイズ
1,200L×1,500W×2,400H
有効容積
0.6 (m3/b)
材  質
接液粉部 / SUS304 #300
フレーム他 / SS400
撹拌動力
1.5 (kw) AC220 (V) 3P
回 転 数
6~60 (min-1) INV可変速
羽根形状
Z羽根 底面沈降防止翼付
TVS-200

【解砕スクリーン付真空スラリータンク】

真空対応ジャケット槽のスラリータンクです。
・タンク底部にはダマ解砕用着脱式スクリーンを設置。
・未溶解ダマはスクリーン上を旋回する撹拌翼で解砕。
・スクリーン下の上昇流発生翼で金網目詰まりを防止。
・無液状態で、タンク内の到達真空は100Pa。(RP排気)
・ジャケットに冷熱媒を通し撹拌中の温度調整が可能。

*弊社工場にテスト機を常設しています。

【主仕様】
サイズ
710L×710W×2,400H ジャケット仕様
有効容積
0.17 (m3/b)
材  質
接液粉部 / SUS304 #300
スクレーパー / Siゴム
撹拌動力
0.75 (kw) AC220 (V) 3P
回 転 数
5~35 (min-1) INV可変速
羽根形状
Z羽根 解砕スクレーパー・底面沈降防止翼付
到達真空
100 (Pa) *無液、RP減圧条件
